rean > 室内 > 3.5mm 插头和插座 > 3.5mm 插头 > NYS231
NYS231
NYS231B
NYS231BG
NYS231G
NYS231L
NYS231LBG

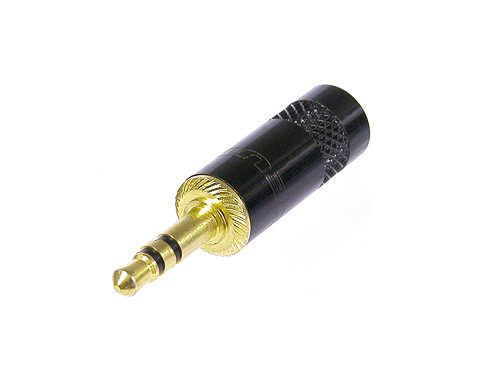

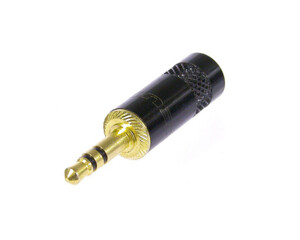

NYS231BG-LL
NYS231
NYS231B
NYS231BG
NYS231G
NYS231L
NYS231LBG
NYS231BG-LL

NYS231

3.5 mm大三芯立体声插头,压接夹线套

Download Data Sheet
Selection of topics
下载 技术信息
Download Data Sheet

下载

  • 图纸 NYS231
  • 图纸 NYS231
  • 3D 文件 NYS231
  • 3D 文件 NYS231L
  • 3D 文件 NYS231LL
  • 组装指南 - 3.5mm 插头 NYS 系列

订购信息

型号 描述 包装
NYS231 金属外壳 塑料袋单独包装
NYS231B 镀黑金属外壳 塑料袋单独包装
NYS231BG 镀黑金属外壳, 镀金触点 塑料袋单独包装
NYS231G 金属外壳, 镀金触点 塑料袋单独包装
NYS231L 金属外壳, 大出线口 塑料袋单独包装
NYS231LBG 镀黑金属外壳, 镀金触点, 大出线口 塑料袋单独包装
NYS231LL 金属外壳, 超大出线口 塑料袋单独包装
NYS231BG-LL 镀黑金属外壳, 镀金触点, 超大出线口 塑料袋单独包装



技术信息

Product
产品 NYS231
连接类型 插头
Electrical
触点电阻 ≤ 10 mΩ
绝缘电阻 ≥ 200 MΩ (初始)
绝缘强度 0.5 KVdc 50HZ
Mechanical
使用寿命 > 5000 次插拔
插拔力 5 - 40 N
电缆外径 标准出线口:最大 4.5 mm
大出线口( * L):最大 6.4 mm
超大出线口( * LL):最大 8.5 mm
Material
指槽插头 黄铜
套管 锌
固定圈 PA66+30%GF
焊接触点 磷青铜
电缆夹 钢
绝缘 PP
外壳 锌
指槽插头电镀 镍
套管电镀 镍
焊接触点电镀 锡
电缆夹电镀 锡
外壳电镀 镍
