RC5M
5芯公头XLR电缆连接器
下载
技术信息
| Product | |
|---|---|
| 产品 | RC5M |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 绝缘电阻 | > 1.5 GΩ |
| 触点电阻 | ≤ 5 mΩ |
| 额定电流 | 10 A |
| Mechanical | |
|---|---|
| 使用寿命 | > 1000 次插拔 |
| 插入力 | ≤ 30 N |
| 拔出力 | ≤ 20 N |
| 电缆外径 | 4 - 7 mm |
| 电线尺寸 | 1.5 mm² |
| 电线尺寸 | 16 AWG |
| Material | |
|---|---|
| 外壳 | 锌 |
| 芯 | 黄铜 |
| 公头内芯 | PA6+30%GF |
| 接地触点 | 青铜 |
| 卡盘 | POM |
| 尾套 | PVC |
| 外壳 | 镀镍 |
| 芯 | 镀银 |
| 接地触点 | 锡 |
| Environmental | |
|---|---|
| 运行温度 | - 20 ℃ 至 +70℃ |
| 可焊性 | 符合 IEC68-2-20 |
订购信息
| 型号 | 描述 | 包装 |

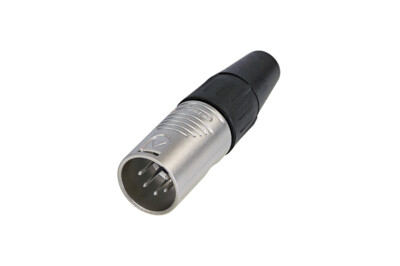

| RC5M | 镀镍外壳, 镀银触点 | 塑料单独包装 |
| RC5M-D | 镀镍外壳, 镀银触点 | 散装 |
| RC5M-B | 镀黑外壳, 镀金触点 | 塑料单独包装 |
| RC5M-B-D | 镀黑外壳, 镀金触点 | 散装 |

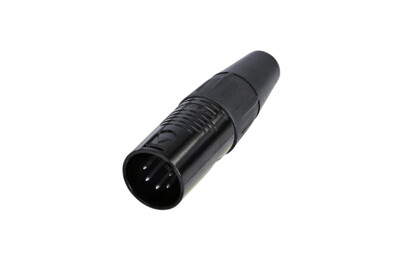

| RC5M-BAG | 镀黑外壳, 镀银触点 | 塑料单独包装 |
| RC5M-BAG-D | 镀黑外壳, 镀银触点 | 散装 |
