RCX3M-Z
3芯公头XLR电缆连接器，IP65防尘防水设计
特征和性能
- 连接状态下，提供符合IP65标准的户外保护
- 镀铬或镀黑的时尚外壳，上佳的耐磨性能
- 采用符合UL94 V-0标准的材料
下载
技术信息
| Product | |
|---|---|
| 产品 | RCX3M-Z |
| 连接类型 | XLR |
| 类别 | 公 |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 电缆外径 | 5.0 - 8.0 mm |
| 插入力 | ≤60 N |
| 拔出力 | ≤60 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 1.5 mm2 |
| 电线尺寸 | 最大 16 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
| Material | |
|---|---|
| 尾套 | 聚酰胺 |
| 触点电镀 | 镀锡 (-000 & - 001) / 镀金 (-002) |
| 触点 | 青铜 |
| 内芯 | 聚酰胺 (UL94-V0) |
| 锁材质 | 锌压铸 |
| 外壳 | 锌压铸 |
| 外壳电镀 | 镀铬 (-000) / 镀黑 (-001 & -002) |
| 夹线套 | 聚酰胺 |
| 密封夹套 | 橡胶 |
| Environmental | |
|---|---|
| 可燃性 | UL 94-V0 |
| 防护等级 | IP65 (连接) |
| 符合标准 | IEC 61076-2-103 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -20 °C 至 +70 °C |
Article Variations
| 型号 | 描述 | 包装 |

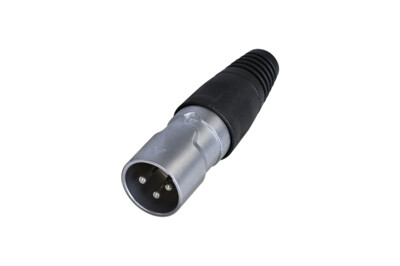

| RCX3M-Z-000-0/1 | 镀铬外壳，镀锡触点 | 散装 / 塑料袋单独包装 |

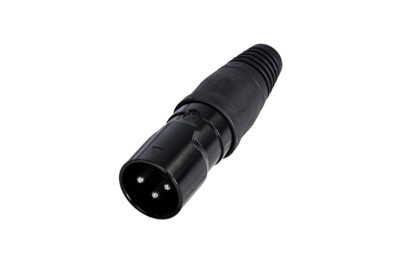

| RCX3M-Z-001-0/1 | 镀黑外壳，镀锡触点 | 散装 / 塑料袋单独包装 |
| RCX3M-Z-002-0/1 | 镀黑外壳，镀金触点 | 散装 / 塑料袋单独包装 |
