1/3

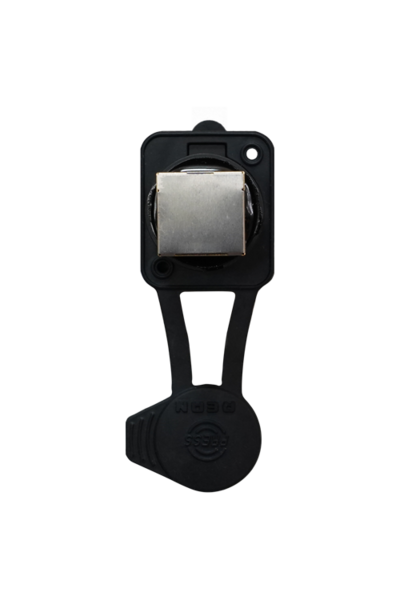

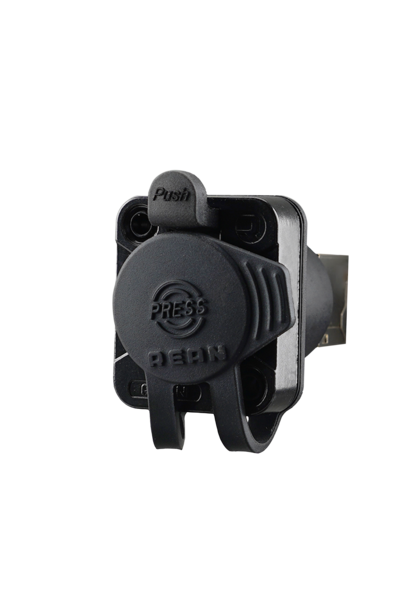

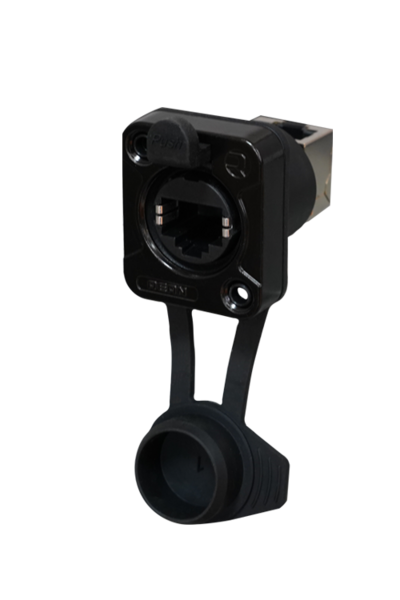

RRE8F-Z-011
RJ45直通插座，90°上接，D型法兰带锁闩
IP65等级防护，同时提供气密防护，为设备提供最佳防护，保护设备免于进水
特征和性能
- 适用于苛刻的环境下的耐用密封RJ45系统
- 气密性保护，适用于舞台照明应用
- 与Z系列以太网底座连接器连接时，达到IP65等级防护
- Cat5e网络性能
- 采用UL94 V-0级材料
- 耐用的镀黑压铸外壳
- IP67 防护等级，防止水侵入设备内部
下载
技术信息
| Product | |
|---|---|
| 产品 | RR8EF-Z-011 |
| 连接类型 | 以太网底座连接器 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点电阻 | <100 mΩ |
| 绝缘强度 | 1 kVdc |
| 频率范围 | 1 – 100 MHz |
| 绝缘电阻 | > 0.5 GΩ |
| 单个触点额定电流 | 1.5 A |
| 额定电压 | < 57 V |
| 传输性能 | CAT 5e |
| 以太网供电 | 符合 IEEE 802.3bt |
| Mechanical | |
|---|---|
| 插入力 | ≤ 60 N |
| 拔出力 | ≤ 60 N |
| 使用寿命 | > 1000 次插拔 |
| 面板厚度 | 9.5mm |
| 锁紧装置 | 闩式锁 |
| 接线 | 直通 90° 上接 |
| 底座类型 | 见图纸 |
| 面板开口 | D |
| Material | |
|---|---|
| 触点电镀 | 镀金 |
| 触点 | 青铜 |
| 外壳 | 锌 |
| 内芯 | PA66 |
| 外壳电镀 | 镀黑 |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 符合标准 | TIA/EIA 586B, IEC11801 |
| 防护等级 | IP65和气密性 |
| 运行温度 | -30 °C 至 +80 °C |
产品系列
| 型号 | 描述 | 包装 |
| RRE8F-Z-011-0/1 | 镀黑外壳，RJ45 直通，90°上接 | 散装 / 塑料袋单独包装 |
