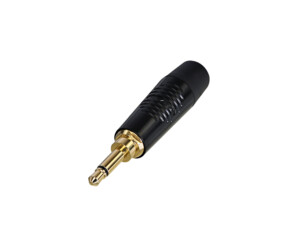

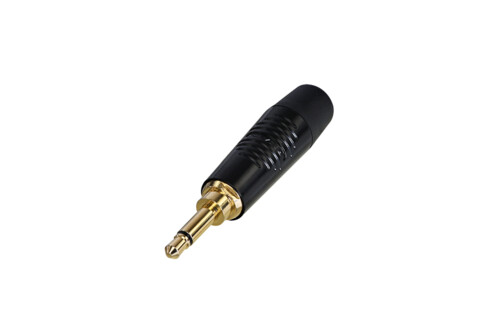

RTP2C
大二芯单声道
下载
RTP2C (LINE)
pdf - 41.35 KB
RTP2C (LINE)
dxf - 2.18 MB
3D File RTP2C
stp - 547.06 KB
RTP2C-D(LINE)
pdf - 41.47 KB
RTP2C-D(LINE)
dxf - 2.18 MB
RTP2C-B (LINE)
pdf - 41.47 KB
RTP2C-B (LINE)
dxf - 2.18 MB
RTP2C-B-D (LINE)
pdf - 41.63 KB
RTP2C-BAG(LINE)
pdf - 41.63 KB
RTP2C-BAG(LINE)
dxf - 2.18 MB
RTP2C-BAG-D(LINE)
pdf - 41.65 KB
RTP2C-BAG-D(LINE)
dxf - 2.18 MB
Assembly Instruction-3
pdf - 2.53 MB
技术信息
| Product | |
|---|---|
| 产品 | RTP2C |
| 类别 | 插头 |
| Electrical | |
|---|---|
| 触点电阻 | ≤10 mΩ |
| 绝缘电阻 | >200 MΩ (初始) |
| 绝缘强度 | 500V dc 50HZ |
| Mechanical | |
|---|---|
| 插拔力 | ≤60 N |
| 使用寿命 | >1,000 次插拔 |
| 电缆外径 | 2 - 4 mm |
| 电线尺寸 | 0.24 mm² |
| 电线尺寸 | 24 AWG |
| Material | |
|---|---|
| 组装套管 | 黄铜 |
| 套管 | 黄铜 |
| 外壳 | 锌 |
| 组装套管 | 镀镍 |
| 套管 | 镀镍 |
| 外壳 | 镀镍 |
订购信息
| 型号 | 描述 | 包装 |
| RTP2C | 镀镍外壳, 镀镍触点 | 塑料单独包装 |
| RTP2C-D | 镀镍外壳, 镀镍触点 | 散装 |
| RTP2C-B | 镀黑外壳, 镀金触点 | 塑料单独包装 |
| RTP2C-B-D | 镀黑外壳, 镀金触点 | 散装 |
| RTP2C-BAG | 镀黑外壳, 镀镍触点 | 塑料单独包装 |
| RTP2C-BAG-D | 镀黑外壳, 镀镍触点 | 散装 |
