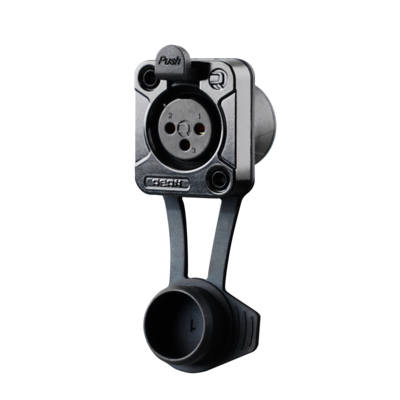

RRX3F-Z-012
3芯XLR底座，母，标准D型金属法兰
IP65等级防护，同时提供气密防护，为设备提供最佳防护，保护设备免于进水
特征和性能
- 适用于苛刻的环境下的耐用密封XLR系统
- 气密性保护，适用于舞台照明应用
- 与Z系列XLR电缆连接器连接时或盖上防护盖时，达到IP65等级防护
- 先进可靠的气密性结构设计
- 采用UL94 V-0级材料
- 耐用的镀黑压铸外壳
- IP67 防护等级，防止水侵入设备内部
下载
技术信息
| Product | |
|---|---|
| 产品 | RRX3F-Z-012 |
| 连接类型 | XLR 底座连接器 |
| 类别 | 母 |
| Electrical | |
|---|---|
| 触点电阻 | <5 mΩ |
| 绝缘强度 | 1.5 kVdc |
| 绝缘电阻 | > 5 GΩ |
| 单个触点额定电流 | 16 A |
| 额定电压 | < 50 V |
| Mechanical | |
|---|---|
| 插入力 | ≤ 40 N |
| 拔出力 | ≤ 40 N |
| 使用寿命 | > 1000 次插拔 |
| 锁紧装置 | 闩式锁 |
| 安装 | 前置安装 |
| 底座类型 | 见图纸 |
| 面板开口 | D |
| 接线 | 垂直PCB安装 |
| Material | |
|---|---|
| 触点电镀 | 镀金 |
| 触点 | 黄铜 |
| 外壳 | 锌 |
| 内芯 | PA66 |
| 外壳电镀 | 镀黑 |
| Environmental | |
|---|---|
| 可燃性 | UL94 V-0 |
| 防护等级 | IP65和气密性 |
| 运行温度 | -30 °C 至 +80 °C |
产品系列
| 型号 | 描述 | 包装 |
| RRX3F-Z-012-0/1 | 镀黑外壳，镀金触点 | 散装 / 塑料袋单独包装 |
