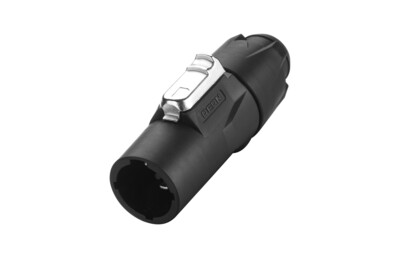

RCAC3M-X-000
可锁的电源公头电缆连接器，采用V0材料，拥有出色的防火等级。专为户外应用设计，IP65等级防护，无惧风雨。
电源X系列连接器是带遮断容量（CBC）的连接器，支持热插拔。
下载
Drawing RCAC3M-X-000
pdf - 119.01 KB
Drawing RCAC3M-X-000
dxf - 7.55 MB
3D File RCAC3M-X-000
stp - 9.19 MB
Assembly Instruction - RCAC3M-X-000
pdf - 8.98 MB
CQC 认证 - 电源连接器
pdf - 686.18 KB
CB Certificate RCAC3M-X-000
pdf - 99.29 KB
Certificate_VDE_RCAC3M-X
pdf - 336.57 KB
PSE certificate_RCAC3M-X-000
pdf - 811.45 KB
技术信息
| Product | |
|---|---|
| 产品 | RCAC3M-X-000 |
| 连接类型 | 电源 |
| Electrical | |
|---|---|
| 触点数量 | 2 + PE |
| 额定电流/电压 - 欧洲 | EN 60320-1: 16 A 250 V AC |
| 额定电流/电压 - 美国 | UL 60320-1: 20 A 250 V AC |
| 绝缘强度 | 4 kV dc / 2.8 kV ac |
| 触点电阻 | ≤ 2 mΩ |
| 绝缘电阻（经湿热测试） | > 0.1 GΩ |
| Mechanical | |
|---|---|
| 锁定方式 | 快锁 |
| 使用寿命 | > 5000 次插拔 |
| 电缆外径范围 | 6 - 12 mm |
| 接线 | 螺丝端子 |
| 线缆尺寸 | 1.0 - 2.5 mm² |
| 线缆尺寸 | 12 AWG |
| Material | |
|---|---|
| 外壳 | 聚酰胺 |
| 内芯 | 聚酰胺 |
| 触点 | 铜合金 |
| 触点电镀 | 镀银 |
| 夹线套 | PBT |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +80 °C |
| 可燃性 | UL94 V-0 |
订购信息
| 型号 | 描述 | 包装 |
| RCAC3M-X-000-0 | 公 | 散装 |
| RCAC3M-X-000-1 | 公 | 塑料单独包装 |
