RCJ9FI
组合3芯母座XLR以及1/4"立体声的开关插座
下载
RCJ9FI-H
pdf - 140.26 KB
RCJ9FI-H
dxf - 2.38 MB
3D File RCJ9FI-H
stp - 2.1 MB
RCJ9FI-H-0
pdf - 137.03 KB
RCJ9FI-H-0
dxf - 2.24 MB
3D File RCJ9FI-H-0
stp - 2.02 MB
RCJ9FI-V
pdf - 138.71 KB
RCJ9FI-V
dxf - 2.4 MB
3D File RCJ9FI-V
stp - 2.03 MB
RCJ9FI-V-0
pdf - 135.6 KB
RCJ9FI-V-0
dxf - 2.32 MB
3D File RCJ9FI-V-0
stp - 1.95 MB
Assembly Instruction-Switching Combo I
pdf - 2.57 MB
技术信息
| Product | |
|---|---|
| 产品 | RCJ9FI |
| 连接类型 | XLR/Jacks Combo |
| Electrical | |
|---|---|
| 触点电阻 | ≤ 30 mΩ |
| 绝缘电阻 | ≥10GΩ(初始) |
| 绝缘强度 | 1.5 KVdc |
| Mechanical | |
|---|---|
| 插拔力 | ≤40N(XLR) ≤30N（6.35mm 插头） |
| 插拔力 | >1,000 次插拔 |
| Material | |
|---|---|
| 塑料外壳 | PA66+30%GF |
| 后盖 | PA66+30%GF |
| 触点 | 钢 |
| 接地触点 | 青铜 |
| 式锁扣 | 钢 |
| 电镀 | 钢 |
| 触点 | 镀银 |
| 接地触点 | 镀银 |
| 触点 | 镀镍+锡+金 |
| 式锁扣 | 镀镍 |
| Environmental | |
|---|---|
| 运行温度 | -30 °C 至 +80 °C |
| 可燃性 | UL94 HB |
订购信息
| 型号 | 描述 | 包装 |

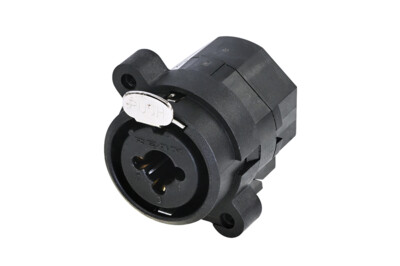

| RCJ9FI-H | 水平PCB触点, 闩式锁 | 散装 |

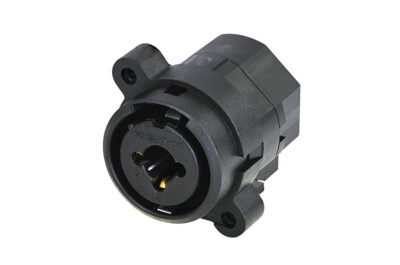

| RCJ9FI-H-0 | 水平PCB触点, 弹簧卡扣 | 散装 |

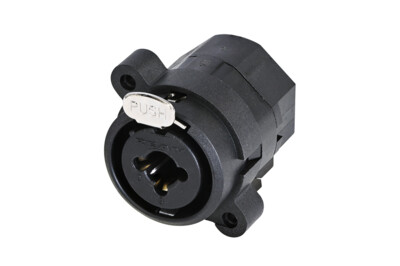

| RCJ9FI-V | 垂直PCB触点, 闩式锁 | 散装 |

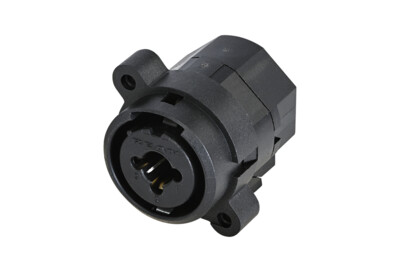

| RCJ9FI-V-0 | 垂直PCB触点, 弹簧卡扣 | 散装 |
