RT5FC-B
5芯母头微型XLR电缆连接器
下载
RT5FC-B (1)
pdf - 52.54 KB
RT5FC-B (1)
dxf - 3.67 MB
RT5FC-B-D
pdf - 52.56 KB
RT5FC-B-D
dxf - 3.66 MB
RT5FC-B-W
pdf - 51.36 KB
RT5FC-B-W
dxf - 5.45 MB
RT5FC-B-W-D
pdf - 54.74 KB
RT5FC-B-W-D
dxf - 5.45 MB
Assembly Instruction-Tiny XLR Cable Connector
pdf - 6.56 MB
Assembly+Instruction+-+TINY+xlr+female+cable+connector
pdf - 5.7 MB
技术信息
| Product | |
|---|---|
| 产品 | RT5FC-B |
| 连接类型 | XLR |
| Electrical | |
|---|---|
| 触点电阻 | ≤10 mΩ |
| 绝缘电阻 | >1 GΩ |
| 绝缘强度 | >500 V rms |
| 单个触点额定电流 | ＜5 A |
| Mechanical | |
|---|---|
| 电缆外径 | 2.0 - 4.5 mm |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 0.22 mm² |
| 电线尺寸 | 24 AWG |
| Material | |
|---|---|
| 接地触点 | 钢 |
| 橡胶弹簧 | 橡胶 |
| 闩 | 锌 |
| 卡盘 | POM |
| 尾套 | PC/ABS+TPU |
| 外壳 | 锌 |
| 塑料外壳 | PA6+30%GF |
| 插座 | 青铜 |
| 接地触点 | 青铜 |
| 管 | 铝 |
| 闩 | 镀镍 |
| 外壳 | 镀镍 |
| 插座 | 镀金 |
| 接地触点 | 锡 |
| 管 | 镀黑 |
订购信息
| 型号 | 描述 | 包装 |

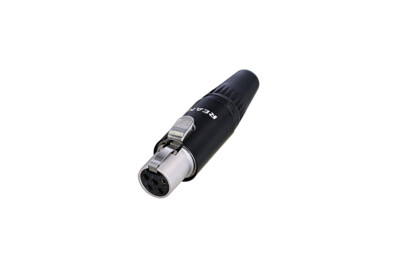

| RT5FC-B | 镀黑外壳, 镀金触点 | 塑料单独包装 |
| RT5FC-B-D | 镀黑外壳, 镀金触点 | 散装 |

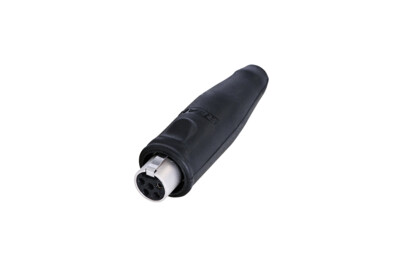

| RT5FC-B-W | 镀黑外壳, 镀金触点, 防水尾套 | 塑料单独包装 |
| RT5FC-B-W-D | 镀黑外壳, 镀金触点, 防水尾套 | 散装 |
